鋰電充電座電量顯示鋰電充電座電量顯示功能簡述： 1、正常充電時(充電電源和蓄電池均正常連接)，LED燈正常滾動顯示，充滿之后LED燈常亮。 2、充電過程中將蓄電池取出(充電電源仍正常連接)，LED燈1S閃爍。 3、充電過程中將充電電源取出(蓄電池仍正常連接)，LED燈停止?jié)L動顯示，只顯示當前蓄電池電量，10S后停止顯示，并且單片機進入休眠狀態。 4、休眠過程中，將充電電源連接，則單片機被喚醒，開始正常充電。 5、休眠過程中，將蓄電池取出再放入，單片機檢測若無充電電源，則顯示當前蓄電池電量，10S后停止顯示并休眠。

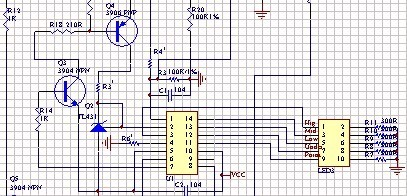

基本原理圖：
主芯片：HR6P61P2S4L
|
